Унифицированный технологический
модуль газовый УТМГ-01М



Назначение

Проведение сливо-наливных операций, полный отбор остатков паровой фазы из автоцистерн и вагонов-цистерн, обеспечение бескавитационной работы насосного оборудования, устойчивая работа топливораздаточных колонок АГЗС, слив газа и откачка паров сливаемого продукта в технологических проектах ГНС небольшой мощности.

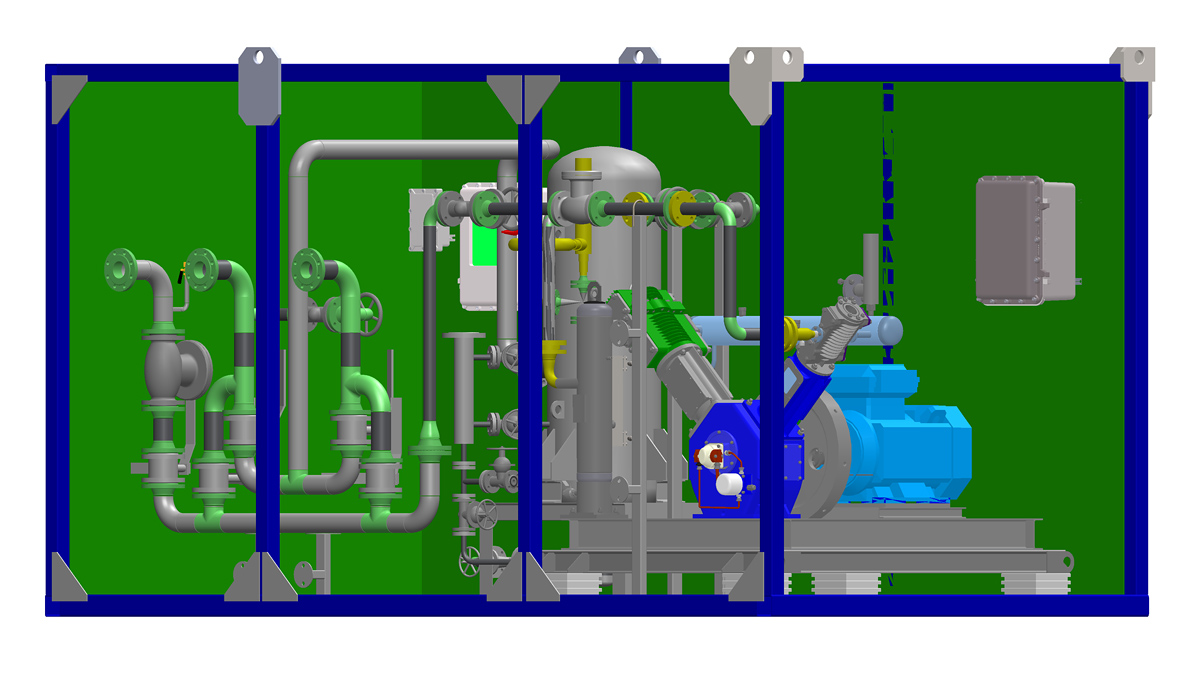

УТМГ 01М1 1



Состав оборудования

Полнокомплектная технологическая установка модульного типа блочно-контейнерного исполнения (размер модуля 4,0х2,45х2,45 м), готовая к использованию на отдельно выделенной бетонной площадке размером 5,0х3,0 м с источником электроснабжения напряжением 380 В, состоящая из:

  • Газового компрессора — новая российская разработка. 2-х ступенчатый, крейцкопфный, 2-х цилиндровый на V-образной базе. Размеры - 1,4х0,7х1,2 м, производительность - 50 м3/час, дифференциальное давление - 1,1 МПа. Привод компрессора — 3-х фазный асинхронный взрывозащищенный электродвигатель мощностью 22 кВт, U=380 В, 50 Гц.
  • Щита автоматики с системой управления и защиты работы компрессорного агрегата.
  • Отделителя жидкости модифицированной конструкции, снабженного сигнализатором уровня ПМП-052.
  • Системы технологических трубопроводов обвязки модуля, позволяющей осуществлять любые операции по сливу и откачке остатков паровой фазы продукта без переключения соединительных рукавов от потребителя.
  • Блок-контейнера — металлической конструкция с 6-тью распашными дверями, обшитой негорючими сэндвич-панелями типа PAROC, обеспечивающими тепло- и шумоизоляцию модуля.
  • Системы энергоснабжения, заземления и молниезащиты в соответствии с главой 7.3 ПУЭ и требованиями "Инструкции по устройству молниезащиты… (CО 153.34.21.122- 2003)".

Масса модуля — 2,50 тонн.

Модуль УТМГ-01М может использоваться в качестве мобильной установки, размещенной на автомобильном прицепе.

УТМГ 01 на прицепе



Буклет о модуле.

Опросный лист для заказчиков
