Унифицированный технологический
модуль газовый УТМГ-03



Назначение

Проведение сливо-наливных операций со сжиженными углеводородными газами, полный отбор остатков паровой фазы продукта из вагонов-цистерн, в том числе до атмосферного давления при подготовке вагонов-цистерн к проведению ремонтов, в технологических проектах ГНС, БСГ и терминалов по приему и хранению газа, в том числе экспортно-импортных. Отличием модуля УТМГ-03 от модулей серии УТМГ-02 является чуть меньшая производительность при чуть меньших массогабаратах. Однако модуль УТМГ-03 обладает способностью к более полной откачке паровой фазы из вагона-цистерны.

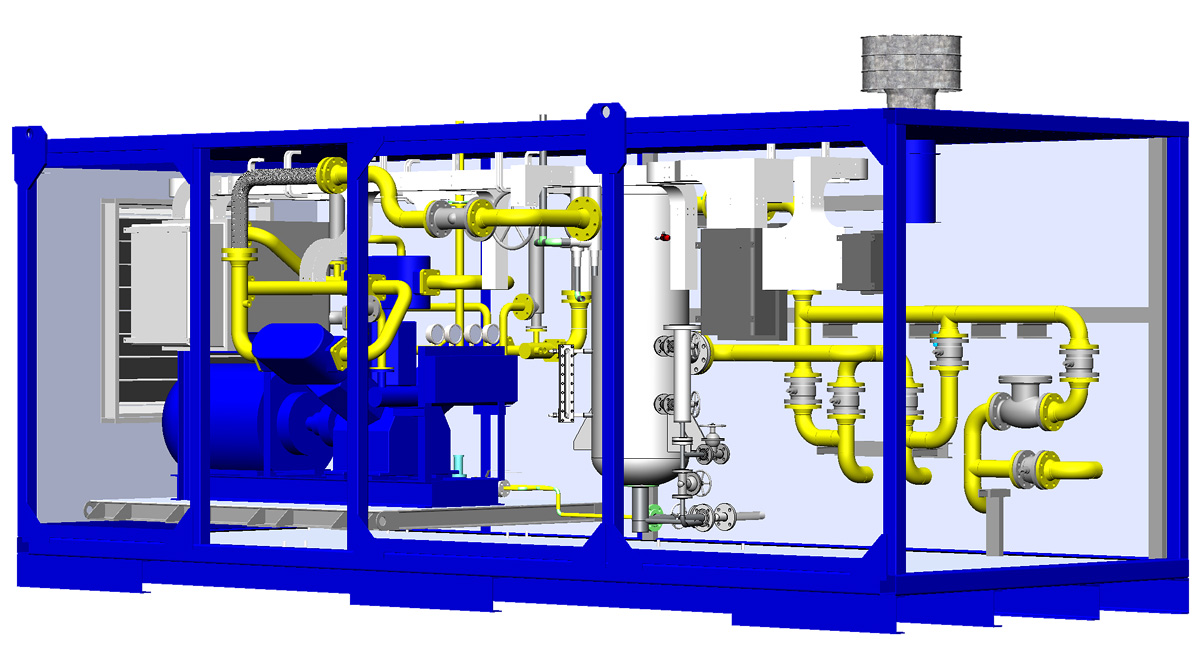

УТМГ 03



Состав оборудования

Полнокомплектная технологическая установка модульного типа блочно-контейнерного исполнения (размер модуля 6,0х2,45х2,45 м), готовая к использованию на отдельно выделенной бетонной площадке размером 8,0х3,0 м, с источником электро-снабжения напряжением 380 В, состоящая из:

Газового компрессора — 3-х ступенчатого, крейцкопфного, 3-х цилиндрового на W-образной вертикальной базе, размером 2,4х1,7х1,5 м, без смазки цилиндров, производительностью 180 м3/ч. Дифференциальное давление - 1,7 МПа, максимальное давление всасывания - 3,0 Атм. Привод компрессора — 3-х фазный асинхронный взрывозащищенный электродвигатель мощностью 55 кВт, U=380 В, 50Гц.

Щита автоматики с системой управления и защиты работы компрессорного агрегата.

Отделителя жидкости ОЖг-100 с выносной камерой, снабженного сигнализатором уровня типа ПМП 052 и комплектом запорно-предохранительной арматуры Zawgaz.

Системы технологических трубопроводов обвязки модуля, позволяющей осуществлять любые операции по сливу и откачке остатков паровой фазы продукта без переключения соединительных рукавов от сливаемых/наполняемых емкостей.

Блок-контейнера — металлической конструкция с 6-тью распашными дверями, с негорючими сэндвич-панелями типа PAROC, обеспечивающими тепло- и шумоизоляцию модуля.

Система энергоснабжения, заземления и молниезащиты, универсальной для модулей УТМГ.

Масса модуля — не более 4,5 тонн.
